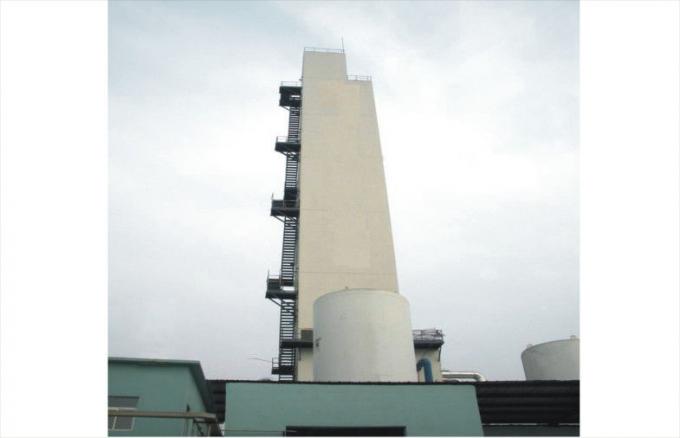

Planta de gas del nitrógeno del oxígeno de la pureza elevada, planta médica criogénica de la separación del aire

Planta de gas del nitrógeno del oxígeno de la pureza elevada, planta médica criogénica de la separación del aire





Detalles rápidos:



Condición: nuevo

Lugar del origen: China (continente)

Marca: UIG

Número de modelo: KDN, KLN, SERIE DE KDON

Capacidad de producción: 50-2000 m3/hour

Poder: 60-1000 KILOVATIO

Voltaje: 380v, 400V, 440V

Certificación: 9001:2000 del ISO

Garantía: 1 año

Vida: 20 años con mantenimiento apropiado

Servicio post-venta proporcionado: Dirige disponible para mantener las plantas en ultramar

Uso: Industrial y médico (oxígeno, oxígeno líquido, nitrógeno, nitrógeno líquido)

Las instalaciones de la separación del aire de UIG se construyen para una extensa gama de capacidades y de productos resumidos abajo: PARA EL OXÍGENO EL 99.7% Y EL NITRÓGENO 99,999%



Especificaciones:



Flujo de LO2	100 l./h	200 l./h	300 l./h	500 l./h	800 l./h
Pureza de LO2	99,6%	99,6%	99,6%	99,6%	99,6%
Presión del LOX	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA
Flujo de LN2	(100 l./h)	(200 l./h)	(300 l./h)	(500 l./h)	(800 l./h)
Pureza de LN2	99,999%	99,999%	99,999%	99,999%	99,999%
Presión de LN2	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA
Tiempo de lanzamiento	5-8 horas	5-8 horas	5-8 horas	5-8 horas	5-8 horas
Período de funcionamiento	Años ≥2	Años ≥2	Años ≥2	Años ≥2	Años ≥2

Las especificaciones técnicas principales de las series líquidas ASP

Contenido modelo		KLN- 8Y	KLN- 30Y	KDON- 100Y/100Y	KDON- 200/200Y	KDON- 300Y/300Y	KDON- 500Y/500Y	KDON- 800Y/800Y	KDON- 1000Y1000Y
Flujo de Lo2	L./h	--	--	100	200	300	500	800	1000
Pureza de Lo2	% (o2)	--	--	99,6	99,6	99,6	99,6	99,6	99,6
Presión del Lox	Mpa	--	--	~0,03	~0,03	~0,25	~0,25	~0,25	~0,25
Flujo de LN2	L./h	8L/h	30L/h	O 100	O 200	O 300	500	O 800	1000
Pureza de LN2	% (N2)	99,9	99,9	99,999	99,999	99,999	99,999	99,999	99,999
Presión de LN2	Mpa	Presión ordinaria	Ordinario presión	~0,025	~0,025	~0,4	~0,4	~0,4	~0,4
Tiempo de lanzamiento	h	1	2	5-8	8-12	-16	-22	-20	-26
Período de funcionamiento	año	--	--	≥2	≥2	≥2	≥2	≥2	≥2



Proceso:



Columna del →Rectification del purificador del → del preenfriador del → del compresor de aire de Air→ y el tanque de oxígeno del →liquid del Turbo-ampliador o el tanque del nitrógeno líquido



Descripción:



PASO 1 - Compresión del aire por los compresores de aire rotatorios.

En primera fase el aire es comprimido en una presión baja de la barra 5-7 (plantas de gas) a la barra 10 (plantas líquidas). El aire puede ser comprimido en tal presión baja por el compresor rotatorio sin problemas (el tornillo/el tipo centrífugo tecnología avanzada se emplea en lugar del pistón abultado viejo que intercambia el compresor).



PASO 2 - Prerefrigeración del aire

La segunda etapa del proceso utiliza un refrigerante de la presión baja para prerefrigerar el aire procesado a la temperatura alrededor 12 DEG C antes de que entre en el purificador.



PASO 3 - Purificación del aire por el purificador

El aire entra en un purificador que consiste en los secadores gemelos del tamiz molecular, trabajando alternativamente. Los tamices moleculares quitan el dióxido y la humedad de carbono del aire de proceso antes de que el aire incorpore la unidad de la separación del aire.



PASO 4 - Separación de aire líquido en el oxígeno y el nitrógeno en columna de la separación del aire

El aire libre del dióxido sin aceite, sin humedad y de carbono entra en el tipo cambiador de la aleta de la placa de presión baja de calor donde el aire es refrescado debajo de temperaturas del submarino cero por proceso de extensión del aire en el ampliador de turbo. Debido a la eficacia termal excelente podemos alcanzar un delta t de la diferencia de la temperatura de hasta sólo 2 DEG C en el extremo caliente de estos cambiadores.



El aire tiene que ser refrescado para sub las temperaturas cero para la licuefacción y la refrigeración criogénica y el enfriamiento es proporcionada por el ampliador muy eficiente de turbo, que casi refresca el aire a la temperatura debajo de -165 to-170 DEG C. El aire consigue licuado cuando entra en la columna de la separación del aire y consigue separado en el oxígeno y el nitrógeno por el proceso de la rectificación.



El oxígeno está disponible en forma del gas o del líquido (según el requisito) en el mercado del ASU en una pureza de 99,6%. El nitrógeno está también disponible en el mercado como segundo producto en la pureza de 99,99% hasta 3ppm simultáneamente sin la pérdida de producto del oxígeno (o según lo especificado).



PASO 5 – Almacenamiento del producto

Para el gas: El producto final en la forma de oxígeno comprimido/nitrógeno va a los cilindros de oxígeno de alta presión en la barra 150 o hasta más arriba HASTA 200 BARRAN como sea necesario. O para la fuente de la tubería o el consumo del cautivo.



Usos:



proveímos a muchos países (Rusia, Kazajistán, Tayikistán, la India, Bangladesh, Tailandia, Filipinas, Corea del Norte, Mongolia, Guinea Ecuatorial, Botswana, Zambia, Angola, Tanzania).

Ventaja competitiva:



Una eficacia económica más alta, buena calidad, un coste más bajo del transporte, precio del mejor rendimiento, seguridad y conveniencia.
