Pequeña planta criogénica 138KW, planta de la separación del aire de la presión baja ASU para el N2/O2

Pequeña planta criogénica 138KW, planta de la separación del aire de la presión baja ASU para el N2/O2

Detalles rápidos:

Condición: nuevo
Lugar del origen: China (continente)
Marca: UIG
Número de modelo: KZO, TIPO DE KZON
Capacidad de producción: 50/60/80/100 m3/hour
Poder: 76-138 kilovatio (poder del eje)
Voltaje: 380v, 400V, 440V
Certificación: 9001:2000 del ISO
Garantía: 1 año
Vida: 20 años con mantenimiento apropiado
Servicio post-venta proporcionado: Dirige disponible para mantener las plantas en ultramar
Uso: Industrial y médico (oxígeno, nitrógeno).
Las instalaciones de la separación del aire de UIG se construyen para una extensa gama de capacidades y de productos resumidos abajo: PARA EL OXÍGENO EL 99.7% Y EL NITRÓGENO 99,999%


Especificaciones:

Producto con oxígeno


Producto con oxígeno o nitrógeno

Descripción:


Usted puede encontrar que la conexión entre las máquinas y los equipos individuales es tubo flexible de alta presión, esto es una de las características avanzadas para esta planta según lo diseñado. Ahorrará definitivamente período de la instalación en sitio.
Comprimió el oxígeno líquido a través de la bomba líquida. El oxígeno se puede utilizar tan en hospital.
Los tubos de la conexión son tubo suave de alta presión, fácil conecte y sepárese, la época de la instalación y la prueba no es más de 30 días.
Compresor adoptado del tornillo (máquina principal importada de la compañía famosa). Guarde el tiempo largo del trabajo normal de la planta, fácil actúe y mantenimiento.
El tipo de la refrigeración por aire se adopta para el sistema entero de la planta, allí no es ninguna agua de enfriamiento requerida.
Necesidad área muy pequeña (área de tierra 40㎡, área 90㎡ de la fábrica).

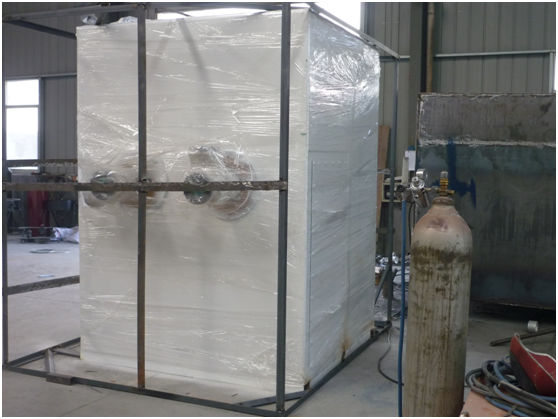

La resbalón montó el tipo planta de la separación del aire, conectada por el tubo flexible de alta presión entre las máquinas/los equipos individuales,


Características de la planta

1) esta planta de la separación del aire adopta proceso de la separación criogénica. El oxígeno es obtenido por la compresión interna, así que puede ser ambos para el uso médico y industrial y ser llenado en el cilindro.
2) el sistema entero de la planta adopta el tipo del soporte de la resbalón y conectada con la manguera de alta presión entre las máquinas/los equipos individuales. Así pues, él ninguna necesidad cualquier fundación requerida para ahorrar el coste de inversión para la construcción civil y para acortar período de la instalación por consiguiente.
3) el modo de enfriamiento de planta adopta la refrigeración por aire para el sistema entero de la planta, ningún circuito de agua de enfriamiento requirió así que también ahorra el coste de inversión para el dueño.
4) esta planta se puede desplazar a cualquier segunda planta para actuar debido a su ninguna característica fija de la fundación. Es tan un tipo móvil planta.

El aire de la alimentación es liberado del polvo y de otras impurezas mecánicas por el filtro de aire, y después comprimido mediante el compresor de aire, el paso de proceso del aire a través del posenfriador y entra en el purificador para quitar la humedad, el dióxido de carbono y el hidrocarburo etc. El sistema de la purificación es consiste en dos buques verticales, cuando uno está corriendo, el otro está regenerando por WN2 que viene de la caja fría después de pasar a través del calentador eléctrico.
El aire purificado entra en el cambiador de calor principal, y entonces se divide en dos porciones, una porción de aire purificado se licua a través de la válvula que estrangula y entonces se lleva a la parte inferior de la columna. En la columna de la rectificación, el gas de levantamiento se toca con el líquido contador-que fluye totalmente, después de calor y de intercambio total, el contenido del nitrógeno en el gas de levantamiento está aumentando, y en el top de la columna se da vuelta en el nitrógeno puro. Se evapora el gas puro del nitrógeno se lleva en condensador-evaporador principal en el top de la columna más baja, mientras que el nitrógeno gaseoso está condensando, el oxígeno líquido. El nitrógeno líquido se dibuja hacia fuera como el líquido contador-que fluye de la columna superior y más baja. La otra parte del aire purificado se lleva en columna superior a la rectificación después de la extensión.
El nitrógeno líquido producido en la columna más baja entra en la columna superior para participar en la rectificación después de pasar con el sub-enfriamiento, el nitrógeno inútil pasajero a través del cambiador de calor principal se dibuja de la columna como gas de la regeneración para el purificador.
El oxígeno elegible que viene de la columna de la rectificación se lleva en el compresor del oxígeno, después de refrescar y el retiro del agua, el oxígeno del producto se llena en el cilindro de oxígeno mediante el múltiple de carga.
La planta es construcción movida en entero, conectado por el tubo suave de alta presión, adopta la bomba del oxígeno líquido, flujo de la interno-compresa, puede producir el oxígeno médico de alta calidad. Tiene pequeño volumen, pequeña área ocupada, la necesidad de usuario que refresca el agua y no necesita invertir la fundación del tubo y de la planta de comunicación. La válvula de la columna del purificador y de la rectificación adopta el acero inoxidable o el material del cobre, ningún moho, muy hermoso, completa el material caliente de custodia excelente en la columna de la rectificación, hace el enfriamiento mínimo perder, hora de salida Shorten.

Alcance de la fuente:

Sistema del compresor de aire del tornillo 1,
Sistema del preenfriador 1,
Sistema del purificador 1,
Sistema del ampliador 1 de la turbina,
Sistema de la columna 1 de la rectificación,
Sistema de la bomba 1 del oxígeno líquido,
Sistema de relleno de la unidad 1,
Sistema del tubo de comunicación 1,
Sistema de baja tensión del distribuidor 1,
Sistema del tamiz molecular 1,
Recambios 1 sistema


Usos:

proveímos a muchos países (Rusia, Kazajistán, Tayikistán, la India, Bangladesh, Tailandia, Filipinas, Corea del Norte, Mongolia, Guinea Ecuatorial, Botswana, Zambia, Angola, Tanzania).


Proceso:

Columna del →Rectification del purificador del → del preenfriador del → del compresor de aire de Air→ y el tanque de oxígeno del →liquid del Turbo-ampliador o el tanque del nitrógeno líquido

Ventaja competitiva:


Una eficacia económica más alta, buena calidad, un coste más bajo del transporte, precio del mejor rendimiento, seguridad y conveniencia.
